머메이드 차트(Mermaid Chart) 완벽 가이드
요즘 개발자와 기획자, 그리고 데이터 시각화에 관심이 많은 분들 사이에서 ‘머메이드 차트(Mermaid Chart)’라는 용어가 자주 등장합니다. 머메이드 차트는 마크다운(Markdown) 문서 내에서 코드 몇 줄만으로 복잡한 다이어그램이나 차트를 손쉽게 그릴 수 있는 도구입니다. 깔끔한 시각화, 협업의 용이성, 자동화 가능성 등 다양한 장점 덕분에 노션(Notion), 깃허브(GitHub), 지라(Jira) 같은 협업 도구와 블로그, 위키 등에서 점점 더 주목받고 있습니다.
이번 글에서는 머메이드 차트의 특징과 활용법, 그리고 실제 차트 작성 예시와 실무에서의 팁까지 모두 다룹니다. 머메이드 차트에 입문하려는 분들, 효과적으로 팀 문서를 관리하고 싶은 분들께 큰 도움이 되리라 확신합니다.
머메이드 차트란 무엇인가?
머메이드 차트는 ‘Mermaid.js’라는 자바스크립트 기반의 오픈 소스 라이브러리로, 텍스트 형태로 다이어그램을 작성하면 자동으로 SVG 기반의 그래픽 차트로 바꿔주는 도구입니다.
예를 들어, 구조도, 순서도, 간트차트, 클래스 다이어그램, 마인드맵 등 다양한 유형의 시각화를 코드 몇 줄로 구현할 수 있습니다.
왜 ‘머메이드(Mermaid)’인가?
‘Mermaid’의 이름은 Markdownish Syntax for Generating Diagrams and flowcharts에서 앞글자를 따서 지은 이름입니다. 즉, 마크다운 문법을 통해 다이어그램을 그린다 는 컨셉이죠.
머메이드 차트의 장점
머메이드 차트가 각광받는 배경에는 여러가지 강점이 있습니다.
- 간편함: 복잡한 GUI 없이 텍스트 몇 줄만 입력하면 시각화가 됩니다.
- 버전 관리 용이: 차트가 코드이기 때문에 깃(Git)으로 버전관리가 쉽습니다.
- 재사용 & 편집 용이: 기존 코드를 쉽게 복사/수정할 수 있습니다.
- 협업 도구와 연동성: Notion, GitHub, Jira 등 주요 협업툴에서 지원합니다.
- 다양한 다이어그램 지원: 플로우차트, 시퀀스, 클래스, 간트 등 지원 다이어그램이 다양합니다.
- 오픈 소스: 자유롭게 활용 및 확장 가능합니다.
- 실시간 미리보기: 대부분의 에디터, 플랫폼에서 실시간으로 결과를 볼 수 있습니다.
머메이드 차트가 지원하는 다이어그램 종류
머메이드 차트에서는 다음과 같은 주요 시각화 유형을 지원합니다.
- 플로우차트 (Flowchart)
- 시퀀스 다이어그램 (Sequence Diagram)
- 간트차트(Gantt Chart)
- 클래스 다이어그램(Class Diagram)
- 상태 다이어그램(State Diagram)
- ER 다이어그램 (Entity Relationship Diagram)
- 마인드맵(Mindmap)
- 트리(Tree Diagram)
- 유스케이스(Usecase Diagram)
실제로 써 보자! 머메이드 차트 기본 사용법
1. 문서 내 활용 예시

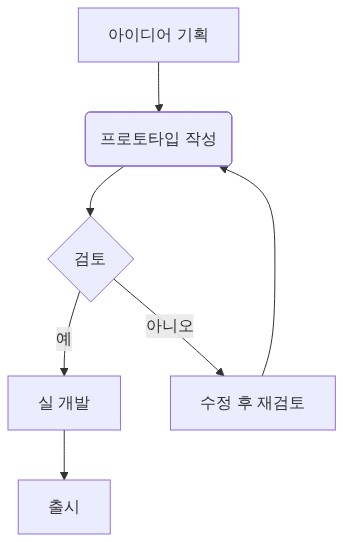

가장 많이 쓰는 마크다운 기반의 플로우차트 예시부터 살펴보겠습니다.
※ 위 코드를 마크다운에서 지원하는 플랫폼(예: Notion, GitHub, Typora, Obsidian)이면 자동으로 차트가 나타납니다.
2. 머메이드 차트의 문법 개요
- 다이어그램 타입 지정(맨 첫 줄, 예: flowchart TD)
- 노드와 엣지 정의(예: A –> B, C –조건–> D)
- 노드 스타일 지정([네모], (둥근), {다이아몬드}, ((원)), etc.)
- 라벨 부착(A[설명])
- 각 노드에 대한 스타일 커스터마이징 가능
3. 더 복잡한 예시
시퀀스 다이어그램
간트 차트(Gantt Chart)
클래스 다이어그램
머메이드 차트 어디에서 쓸 수 있나? (활용처)
머메이드 차트는 다음과 같은 곳에서 실제로 널리 사용되고 있습니다.
- 개발자 문서: 시스템 구조, API 설계, 서비스 흐름, ERD, 데이터 구조 등 시각화
- 프로젝트 관리: 일정관리 간트차트, 업무 프로세스 플로우차트
- 기술 블로그/지식 공유: 복잡한 개념 설명, 알고리즘 흐름 등 시각적으로 설명
- 디자인 & 기획: 화면 전환 다이어그램, UX 흐름도
- 교육 자료: 컴퓨터 과학 개념, 프로그래밍 로직, 데이터 구조
실제 사용 사례
- GitHub: README.md 문서 안에서
mermaid로 차트를 바로 삽입 - Notion: /mermaid 입력 후 코드 붙여넣기
- Obsidian, Typora 등 노트 앱: 실시간 미리보기 지원
- Jira, Confluence: 공식 플러그인 또는 마크다운 확장으로 시각화
- 블로그(예: Tistory, Velog, GitBook): 지원하는 마크다운 플러그인 통해 작성
머메이드 차트를 직접 적용하는 팁
1. Git 기반 문서에 최적!
머메이드 차트는 텍스트 기반이라 코드와 동일하게 버전관리가 가능합니다. 즉, 협업 중 변경 이력 추적, 리뷰 요청이 매우 용이합니다.
2. SI/SM, 스타트업, 대기업 모두 OK
누구나 빠르게 의사소통할 수 있고, 비개발자도 쉽게 익힐 수 있는 문법이라 각종 현장에서 점점 활용도가 높아지고 있습니다.
3. 외부 디자인 툴과 병행
머메이드 차트는 빠른 공유, 자동화에 강점을 가지고 있지만, 복잡한 시각화(예: 아름다운 UI 시나리오, 인포그래픽)는 Figma, Lucidchart 등과 함께 쓰는 것이 적합합니다.
4. 변경 이력 쉽게 공유하기
마크다운 문서로 저장되므로 Pull Request, 문서 비교 등에서 달라진 곳을 바로 확인할 수 있습니다.
5. 코드로 자동화
개발자는 코드에서 머메이드 차트 코드를 자동 생성하도록 스크립트를 작성해 문서화 작업을 자동화하기도 합니다.
대표적인 머메이드 차트 확장 문법
머메이드는 계속 진화하고 있으며, 아래와 같은 기능도 제공합니다.
- 테마(Theme) 커스텀: 밝은 테마, 어두운 테마, 사용자 정의 색상 지원
- 노드 스타일링: 색상, 윤곽선, 아이콘, 글꼴 등 지정 가능
- 상호작용 기능: 일부 다이어그램에서는 노드에 링크를 걸수도 있음
- 부분 렌더링: 복잡한 문서 내에서 필요한 부분만 차트로 보이게 할 수 있음
예시(노드 색상 스타일링):
결론 – 머메이드 차트로 문서를 더 똑똑하게
머메이드 차트는 코딩과 문서화, 시각화와 협업을 한 번에 해결해주는 강력한 도구입니다. 복잡한 GUI 작업 없이도 누구나 직관적으로 다이어그램을 삽입할 수 있고, 텍스트로 관리되기에 버전 관리와 협업에 매우 강력합니다.
머메이드 차트를 통해 팀 지식이 쌓이고, 문서의 품질과 공유, 생산성이 눈에 띄게 향상될 수 있습니다.
아직 머메이드 차트를 써보지 않았다면, 바로 회사, 팀, 개인 문서에 도입해보세요.
그리고 아래와 같이 기억하세요!
- 복잡하고 어려운 시각화는 ‘코드’ 몇 줄이면 충분하다.
- 기획, 설계, 커뮤니케이션이 동시에 빨라진다.
- 좋은 도구는 팀 실력과 결과물 관리의 품질을 바꾼다.
이제 머메이드 차트로 여러분의 업무 효율, 협업 경험, 문서 품질을 한 단계 업그레이드해 보시기 바랍니다!
