머메이드 차트(Mermaid Chart)로 다이어그램 쉽게 그리기
머메이드 차트란?
복잡한 구조나 프로세스를 설명할 때 우리는 흔히 ‘다이어그램’을 떠올립니다. 조직도, 플로우차트, 순차도, 간트 차트 등 다양한 시각화 도구들이 많지만 실제로 직접 만들려면 생각보다 시간이 많이 듭니다. 이런 고민을 해결해주는 도구가 바로 **머메이드(Mermaid)**입니다. 머메이드는 마크다운 형식에서 간단한 텍스트만으로 다이어그램을 그릴 수 있게 해주는 오픈소스 라이브러리입니다.
머메이드 차트의 특징
- 마크다운 스타일의 텍스트로 차트 작성
- 별도의 소프트웨어 설치 필요 없이 사용 가능(GitHub, Notion, Typora 등 지원)
- 다양한 다이어그램 지원(플로우차트, 시퀀스 다이어그램, 간트 차트 등)
- 쉽고 간결한 문법
머메이드 차트를 왜 사용할까?
1. 문서 작성과 시각화의 통합
전통적인 다이어그램 도구(Visio, Lucidchart 등)는 이미지로 저장 후 문서에 삽입해야 하는 불편함이 있습니다. 머메이드 차트는 마크다운 문서에 직접 텍스트 코드로 다이어그램을 정의하고, 바로 렌더링할 수 있어서 문서와 다이어그램을 일관성 있게 관리할 수 있습니다.
2. 버전 관리의 용이성
머메이드 다이어그램은 순수 텍스트이므로 Git 등의 버전 관리 도구로 이력을 남기기에 유리합니다. 기존의 다이어그램 파일(예: 이미지, visio문서)은 변화 추적이 어렵지만, 머메이드 코드는 변경 사항을 한눈에 확인할 수 있습니다.
3. 협업에 적합
여러 명이 함께 문서를 작성하거나 리뷰할 때 머메이드는 매우 강력합니다. 다이어그램에 대한 수정, 의견 교환이 쉽고, 리뷰 과정에서 실시간으로 변화하는 도식을 바로 확인할 수 있습니다.
머메이드 차트 사용 방법
1. 지원 환경
다양한 플랫폼과 마크다운 에디터에서 머메이드 차트를 바로 사용할 수 있습니다.
- GitHub README 및 Wiki (지원 예시)
- Notion, Obsidian, Typora 등 문서용 에디터
- Visual Studio Code – 확장 프로그램(Markdown Preview Mermaid Support)
- 머메이드 Live Editor (https://mermaid-js.github.io/mermaid-live-editor/)
2. 기본 문법 살펴보기
머메이드 차트의 문법은 매우 간단합니다.
다음은 대표적인 차트의 예시와 문법입니다.
2-1. 플로우차트(Flowchart)

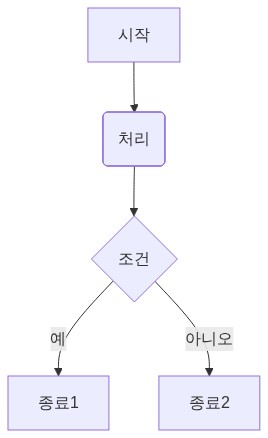

graph TD: top-down(상단→하단) 방향의 그래프 표시A[시작]: 사각형 노드-->: 화살표{조건}: 다이아몬드(조건) 노드
2-2. 시퀀스 다이어그램(Sequence Diagram)
participant: 참여자 지정->>: 요청(화살표 표현)-->>: 응답
2-3. 간트차트(Gantt Chart)
section: 단계 구분:a1, 날짜, 기간: 작업명, 작업ID, 시작일, 소요기간
2-4. 테이블(Table)
2024년 현재 머메이드는 표(테이블) 기능은 직접 지원하지 않지만, 플로우차트 내 HTML 스타일 태그를 활용해 표 모양을 만들거나 마크다운의 표 기능을 활용할 수 있습니다.
2-5. 그 외 지원 다이어그램
- 클래스 다이어그램
- 상태 머신(State Diagram)
- ER 다이어그램
- Pie Chart(파이 차트)
- Mindmap(마인드맵)
- Requirement diagram 등
머메이드 차트 문법 더 깊이 알아보기
1. 노드 스타일 지정
머메이드는 간단한 노드 커스터마이징 기능도 제공합니다.
노드 모양
[텍스트]: 사각형((텍스트)): 원형{텍스트}: 다이아몬드(판정)>텍스트]: 모서리가 둥근 사각형[>텍스트]: 모서리가 둥근 오른쪽 사각형
2. 링크(화살표) 꾸미기
-->: 단순 화살표-->|텍스트|: 링크에 텍스트 달기-.->: 점선 화살표==>: 두꺼운 화살표
3. 스타일링
코드 내 직접 스타일을 지정할 수도 있습니다.
위의 예시에서 B 노드는 배경색, 테두리 굵기 등을 별도로 지정하였습니다.
4. HTML과 결합
에디터에 따라
등 HTML 태그를 노드 내에서 사용할 수도 있습니다.
머메이드 차트 실제 예시
업무 플로우 문서화 예시
예를 들어, 회원가입 처리 플로우를 다이어그램으로 만드려면:
이 코드는 몇 줄 안되는 문장만으로 비즈니스로직 플로우를 효과적으로 시각화할 수 있습니다.
프로젝트 일정(간트 차트) 예시
머메이드 차트의 장단점
장점
- 빠름과 간단함 : 최소한의 코드로 빠르게 다이어그램 작도
- 일관성 : 문서와 다이어그램을 동시에 관리
- 유지보수 용이 : 코드만 수정하면 자동 반영
- 협업 친화적 : 변경 이력 관리와 협업이 쉬움
- 무료 및 오픈소스 : 기업에서도 무료 사용 가능
단점 및 한계
- 복잡한 다이어그램의 한계 : 복잡한 인터랙티브한 다이어그램은 불가
- 디테일한 커스터마이징의 한계 : 색상, 서체, 레이아웃 조정이 복잡한 다른 전문 툴만큼은 아님
- 렌더링 환경 의존 : 일부 마크다운 에디터, 웹 서비스에선 미지원
- 표(테이블) 차트는 한정적 : 표 형태 차트는 제한적으로만 구현 가능
결론: 머메이드 차트, 글과 그래프의 완벽한 결합
머메이드 차트는 빠르고 간단한 다이어그램 도구를 찾는 모든 이에게 강력한 도구입니다. 복잡한 소프트웨어나 별도의 그래픽 작업 없이 텍스트만 입력하면 바로 시각화되는 경험은 협업과 문서화의 패러다임을 바꿉니다. 특히 개발자, 기획자, 프로젝트 매니저에게는 머메이드 차트가 업무 효율과 문서 품질을 모두 높여줍니다.
물론 디테일한 스타일링이나 정교한 도식이 필요한 상황에는 전통적인 툴의 보완이 필요할 수 있습니다. 그러나 빠르게 작업 흐름을 시각화하고 싶다면, 또는 문서 내에서 그래프와 설명을 쉽게 관리하고 싶다면 머메이드 차트만 한 도구는 없습니다.
지금 바로 마크다운 또는 각종 에디터, 혹은 머메이드 Live Editor에서 간단히 텍스트로 다이어그램을 그려보세요!
머메이드 차트는 효율적이고 현대적인 문서·시각화 업무의 시작입니다.
