서론: 머메이드 차트란 무엇일까요?

우리가 개발 문서를 작성하거나 복잡한 시스템 구조, 데이터 흐름, 알고리즘 등을 설명할 때 다이어그램은 정말 강력한 도구입니다. 하지만 보통의 다이어그램 툴(Visio, Lucidchart, draw.io 등)은 사용법을 익히는 데 시간이 걸리고, 협업 중 변경이 생기면 문서와 동기화를 계속 해줘야 하며, 재사용성과 버전 관리도 쉽지 않다는 단점이 있죠.

이런 문제를 한 번에 해결하는 새로운 방식이 등장했습니다. 바로 **텍스트 기반 다이어그램 도구, 머메이드(Mermaid)**입니다!
머메이드 차트(Mermaid Chart)는 간단한 문법만 익히면, Markdown 문서 안에 코드처럼 작성해서 실시간으로 다이어그램을 확인할 수 있어서 기술 문서, WIKI, Notion, GitHub, Obsidian 등 다양한 협업 도구와도 자연스럽게 연동할 수 있습니다.

이 글에서는 **머메이드(Mermaid)**의 주요 개념, 지원하는 차트 종류, 문법, 사용법, 그리고 실제 활용 예시까지 자세히 살펴보도록 하겠습니다.

본문

## 머메이드란? 한 줄로 정의하기

머메이드(Mermaid)는 간단한 텍스트 문법으로 순서도, 클래스 다이어그램, ERD, 간트 차트 등 다양한 다이어그램을 코드 한 줄로 그릴 수 있게 해주는 오픈소스 도구입니다.
기본적으로 JavaScript로 구현되어 있으나, 웹 기반이든 데스크탑이든 다양한 환경에서 사용 가능합니다.

## 왜 머메이드인가? (장점)

머메이드 차트의 매력은 수많은 개발자와 기술 문서 작성자들에게 이미 각인되고 있습니다.
대표적인 장점은 다음과 같습니다.

  • 텍스트 문법 기반
    → 다이어그램을 XML, json 등 복잡한 포맷이 아니라, 사람 친화적인 자연어 형태로 표기
  • 마크다운과 완벽한 조합
    → 코드 블록에 바로 작성 가능 (```mermaid 사용)
  • 자동화, 버전 관리, 협업의 용이성
    → git, wiki 등과 궁합이 매우 좋음
  • 변경/수정이 매우 용이
    → 그래픽 툴로 일일이 오브젝트 수정 불필요, 텍스트만 수정하면 즉시 반영
  • 각종 툴들과의 연계성
    → GitHub, Notion, Obsidian, Typora 등에서 거의 표준처럼 지원(플러그인/내장 기능)

## 머메이드로 그릴 수 있는 대표 다이어그램 유형

머메이드는 다양한 유형의 차트를 지원합니다. 아래는 대표적인 목록입니다.

차트 타입 설명
Flowchart 흐름도(순서도, 프로세스 다이어그램)
Sequence Diagram 시퀀스 다이어그램 (객체 간 상호작용 시각화)
Gantt Chart 간트 차트 (프로젝트 일정 관리)
Class Diagram 클래스 다이어그램 (객체지향 모델링)
State Diagram 상태 전이도
ER Diagram 데이터베이스 ERD(Entity Relationship Diagram)
Pie Chart 파이 차트
Mindmap 마인드맵
Requirement Diagram 요구사항 다이어그램
Gitgraph Git 브랜치/커밋 이력 시각화
Timeline 타임라인

이 밖에도 다양한 커스텀 차트들을 지원하고 있습니다.
아래에서는 이 중 흐름도, 시퀀스 다이어그램, ERD, 간트 차트의 간단한 예시와 기본 문법을 보여드리겠습니다.

## 머메이드의 기본 문법

머메이드 문법은 매우 간단합니다.
모든 머메이드 차트는 **““`mermaid”**로 시작하는 코드 블록 안에서 선언됩니다.

먼저 공통적인 문법 구조를 알아봅니다.

<!--MERMAID_BLOCK_0-->

예를 들어, 순서도(flowchart)를 그리고 싶다면,


Mermaid Diagram

flowchart TD
    Start --> Process1
    Process1 --> Decision{조건?}
    Decision -- Yes --> Success[성공]
    Decision -- No --> Fail[실패]

💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.

위 예시처럼 작성하면, Flowchart 차트가 바로 생성됩니다.
여기서,

  • TD는 상->하 방향(Top Down),
  • LR은 좌->우(Left Right)
  • 그 외에도 다양한 레이아웃 지정이 가능합니다.

## 대표 차트 별 기초 문법과 예시

### 1. 순서도(Flowchart)

가장 많이 쓰는 차트 중 하나입니다.
프로세스 흐름, 조건 분기, 단계별 처리 명세 등에 자주 사용됩니다.

예시 1: 기본 순서도


Mermaid Diagram

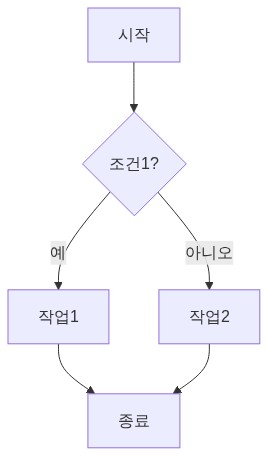

flowchart TD
    A[시작] --> B{조건1?}
    B -- 예 --> C[작업1]
    B -- 아니오 --> D[작업2]
    C --> E[종료]
    D --> E

💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.

문법 해설

  • [텍스트]: 네모 박스
  • {텍스트}: 다이아몬드(조건)
  • -->: 방향선(화살표)
  • -- 텍스트 -->: 화살표 위에 라벨링
  • A, B, C 등은 노드 식별자(임의 부여)

### 2. 시퀀스 다이어그램(Sequence Diagram)

여러 객체(Actor)와 시스템 사이의 메시지 흐름을 시각화할 때 유용합니다.
API 호출, 서버-클라이언트 통신 등에서 주로 활용합니다.

예시


Mermaid Diagram

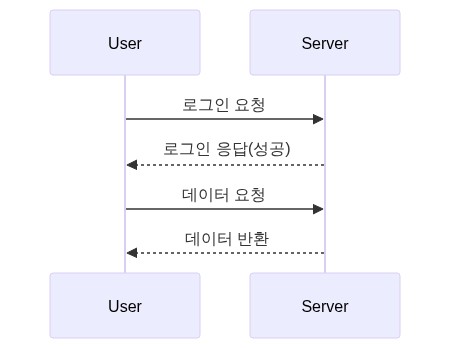

sequenceDiagram
    participant User
    participant Server
    User->>Server: 로그인 요청
    Server-->>User: 로그인 응답(성공)
    User->>Server: 데이터 요청
    Server-->>User: 데이터 반환

💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.

### 3. ER 다이어그램(Entity-Relationship Diagram)

머메이드에서는 2023년 이후 ERD도 공식 지원합니다.
관계형 데이터베이스 설계, 테이블 구조 표기 등에 유리합니다.

예시


Mermaid Diagram

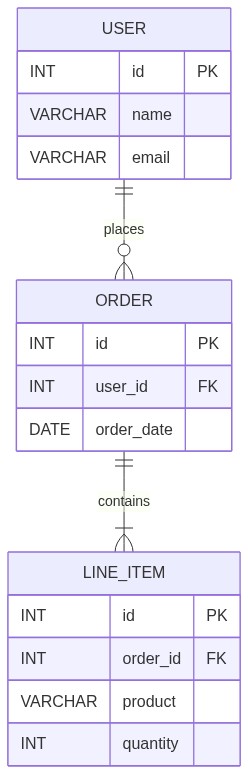

erDiagram
    USER ||--o{ ORDER : places
    ORDER ||--|{ LINE_ITEM : contains
    USER {
        INT id PK
        VARCHAR name
        VARCHAR email
    }
    ORDER {
        INT id PK
        INT user_id FK
        DATE order_date
    }
    LINE_ITEM {
        INT id PK
        INT order_id FK
        VARCHAR product
        INT quantity
    }

💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.

문법 해설

  • ||--o{, |{, { 등은 관계 다중성(Many, One 등) 표기
  • 테이블 선언은 { }로 필드 선언

### 4. 간트 차트(Gantt Chart)

아래 예제는 간단한 일정표를 나타냅니다.


Mermaid Diagram

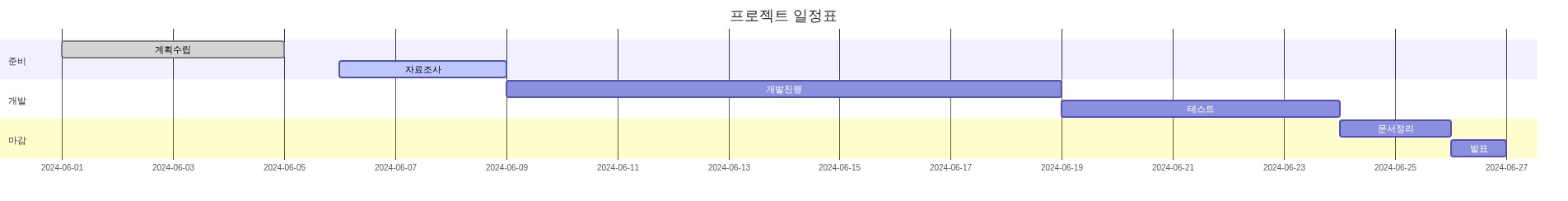

gantt
    title 프로젝트 일정표
    dateFormat  YYYY-MM-DD
    section 준비
    계획수립 :done,    a1, 2024-06-01,2024-06-05
    자료조사 :active,  a2, 2024-06-06, 3d

    section 개발
    개발진행 :         a3, after a2, 10d
    테스트    :         a4, after a3, 5d

    section 마감
    문서정리 :         a5, after a4, 2d
    발표      :         a6, after a5, 1d

💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.

## 머메이드 차트 실제 사용 환경 및 연동 팁

### 1. 웹 에디터

  • 공식 웹 에디터(Playground):
    https://mermaid.live
    → 코드를 바로 입력해 미리보기 가능, SVG 등으로 다운로드 가능

### 2. 마크다운 에디터

  • Typora, Obsidian, Notion
    • 별도의 플러그인 혹은 내장 기능으로 바로 사용
  • GitHub
    • README.md, Wiki 등에서 바로 렌더링
  • Jupyter Notebook
    • 별도 확장으로 마크다운 셀에서 지원

### 3. 기타 활용법

  • CI/CD 파이프라인에서 시스템 구조 문서 자동 생성
  • API 명세서 흐름도 자동화
  • 마인드맵, 일정표, 디자인 설계서 등 다양하게 활용

## 한계점 및 주의사항

머메이드는 매우 편리하지만, 몇몇 단점도 존재합니다.

  • 복잡한 다이어그램에는 한계
    • 수백 개 노드, 엄청난 분기 구조 등에는 시각적 한계 있음
  • 커스터마이징(폰트, 색상 등) 제한
    • 기본적으로 간단한 디자인에 최적화
    • 일부 세부 스타일 지정은 추가 옵션 필요 (CSS 스타일 지정 가능)
  • 최신 문법 및 기능은 도구 별 지원차이
    • ex) Notion, Obsidian, GitHub은 머메이드 최신 버전과 다소 차이 존재
    • 기능이 안 보일 때는 공식 에디터로 비교해보면 좋음

결론: 머메이드 차트로 협업과 문서 자동화까지 한 번에!

**머메이드(Mermaid)**는 ‘코드처럼 작성하는 다이어그램’이라는 혁신적인 접근으로 많은 기술 문서 작성자와 개발자들에게 새로운 대안을 제시해주고 있습니다.
주요 장점으로,

  • 누구나 쉽게 읽고 고칠 수 있는 단순한 문법,
  • 마크다운/코드 문서 내에 바로 통합,
  • Git 등 소스 관리와의 완벽한 협업,
  • 각종 툴과의 높은 호환성
    등이 돋보입니다.

2024년 현재, 여러 생산성 툴, 협업 플랫폼에서도 폭넓게 지원되고 있어 개인 문서부터 팀 프로젝트, 대규모 기업 설계까지 다양한 분야에서 활용되고 있습니다.

앞으로 보다 복잡한 커스터마이징, 다양한 차트 유형 추가 등 지속적인 발전이 기대되며,
**“복잡한 그림은 텍스트로, 협
