머메이드 차트: 텍스트로 그리는 다이어그램의 매력
서론 – 시각적 사고를 위한 새로운 도구
복잡한 시스템, 프로세스, 알고리즘을 이해하고 설명하는 것은 모든 분야에서 중요한 과제입니다. 전통적으로 이러한 목적을 위해 다이어그램을 사용해 왔지만, 다이어그램 작성 도구를 배우고 유지하는 데는 시간과 노력이 필요합니다. 또한, 버전 관리 시스템과 통합하기 어렵고, 협업 환경에서 실시간으로 수정하고 공유하는 데 어려움이 따르기도 합니다.
이러한 문제점을 해결하기 위해 등장한 것이 바로 **머메이드 차트(Mermaid Chart)**입니다. 머메이드 차트는 텍스트 기반의 다이어그램 작성 도구로, 마크다운과 유사한 간단한 문법을 사용하여 다양한 종류의 다이어그램을 생성할 수 있습니다. 복잡한 GUI 도구를 사용할 필요 없이, 텍스트 편집기만으로 다이어그램을 만들고 수정할 수 있다는 점이 가장 큰 장점입니다.
머메이드 차트는 특히 개발자, 시스템 엔지니어, 기술 문서 작성자에게 유용합니다. 코드와 함께 다이어그램을 작성하고 관리할 수 있으며, 버전 관리 시스템과의 통합이 용이합니다. 또한, GitHub, GitLab, Confluence 등 다양한 플랫폼에서 지원되므로 협업 환경에서도 편리하게 사용할 수 있습니다.
본 글에서는 머메이드 차트의 특징, 사용법, 지원하는 다이어그램 종류, 활용 사례 등을 자세히 살펴보고, 시각적 사고를 위한 효과적인 도구로서의 가능성을 탐구해 보겠습니다.
본문 – 머메이드 차트의 핵심
1. 머메이드 차트의 특징 및 장점
- 텍스트 기반: 가장 큰 특징은 텍스트 기반이라는 점입니다. 복잡한 GUI 도구를 사용할 필요 없이, 간단한 텍스트 문법만으로 다이어그램을 만들 수 있습니다.
- 간단한 문법: 머메이드 차트의 문법은 직관적이고 배우기 쉽습니다. 마크다운과 유사한 방식으로 다이어그램 요소를 정의하고 연결할 수 있습니다.
- 다양한 다이어그램 종류 지원: 순서도, 흐름도, 간트 차트, 클래스 다이어그램, 상태 다이어그램, ER 다이어그램, 네트워크 다이어그램 등 다양한 종류의 다이어그램을 지원합니다.
- 버전 관리 시스템과의 통합: 텍스트 파일 형태로 저장되므로 Git과 같은 버전 관리 시스템과 완벽하게 통합됩니다. 다이어그램의 변경 이력을 추적하고 관리할 수 있습니다.
- 협업 용이성: 텍스트 파일 형태로 공유하고 수정할 수 있으므로 협업 환경에서 편리하게 사용할 수 있습니다.
- 다양한 플랫폼 지원: GitHub, GitLab, Confluence, VS Code 등 다양한 플랫폼에서 지원됩니다.
- 자동 레이아웃: 다이어그램 요소를 자동으로 배치하고 연결하여 깔끔하고 보기 좋은 다이어그램을 생성합니다.
- 테마 및 스타일 사용자 정의: 다이어그램의 색상, 글꼴, 모양 등을 사용자 정의하여 원하는 스타일로 만들 수 있습니다.
2. 머메이드 차트 문법 기초
머메이드 차트의 문법은 다이어그램 종류에 따라 조금씩 다르지만, 기본적인 구조는 다음과 같습니다.
graph TD [노드1] --> [노드2] [노드2] --> [노드3]
💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.
graph: 다이어그램의 종류를 지정합니다. (예:graph LR– 왼쪽에서 오른쪽으로 흐르는 순서도)[ ]: 노드를 정의합니다. 노드 안에 텍스트를 입력하여 노드의 내용을 표시할 수 있습니다.-->: 노드 간의 연결을 정의합니다. 화살표의 방향을 지정하여 흐름을 나타낼 수 있습니다.
방향 지정:
LR: 왼쪽에서 오른쪽으로 (Left to Right)TB: 위에서 아래로 (Top to Bottom)RL: 오른쪽에서 왼쪽으로 (Right to Left)BT: 아래에서 위로 (Bottom to Top)
노드 스타일 지정:
(( )): 원형 노드[[ ]]: 사각형 노드 (기본)[[ ]] with border: 테두리가 있는 사각형 노드[ ]:::class: 클래스를 적용하여 노드 스타일 변경 (CSS와 유사)
연결 스타일 지정:
-->: 기본 연결---: 두꺼운 연결===>: 점선 연결-.->: 점선 화살표 연결
3. 주요 다이어그램 종류 및 예시

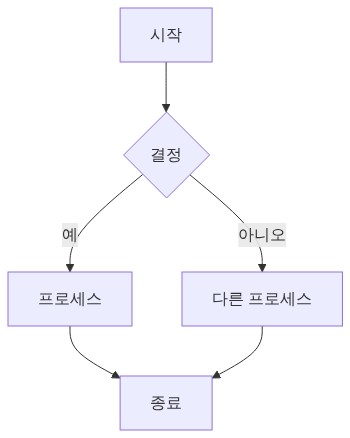

- 순서도 (Flowchart): 프로세스 또는 알고리즘의 단계를 시각적으로 표현합니다.
graph TD
A[시작] --> B{결정};
B -- 예 --> C[프로세스];
B -- 아니오 --> D[다른 프로세스];
C --> E[종료];
D --> E;
💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.
- 간트 차트 (Gantt Chart): 프로젝트 일정 및 작업을 시각적으로 표현합니다.
gantt
dateFormat YYYY-MM-DD
title 프로젝트 일정
section 계획
정의 :active, crit, future1, future2, past
정의 done done
정의 blocked blocked
정의 milestone milestone
밀스톤 2023-10-01
계획 2023-10-01, 7d
설계 2023-10-08, 5d
구현 2023-10-13, 10d
테스트 2023-10-23, 5d
배포 2023-10-28, 3d
💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.
- 클래스 다이어그램 (Class Diagram): 객체 지향 프로그래밍에서 클래스 간의 관계를 시각적으로 표현합니다.

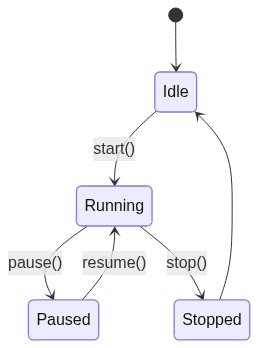

- 상태 다이어그램 (State Diagram): 객체의 상태 변화를 시각적으로 표현합니다.
- ER 다이어그램 (Entity-Relationship Diagram): 데이터베이스의 엔티티와 관계를 시각적으로 표현합니다.

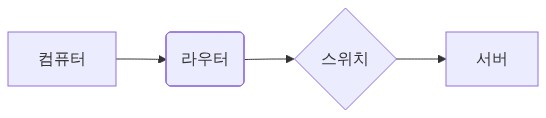

- 네트워크 다이어그램 (Network Diagram): 네트워크 장비 및 연결을 시각적으로 표현합니다.
4. 머메이드 차트 활용 사례
- 기술 문서 작성: API 문서, 시스템 아키텍처 문서, 사용자 가이드 등에 머메이드 차트를 삽입하여 내용을 더 쉽게 이해할 수 있도록 돕습니다.
- 코드 주석: 코드 내에 머메이드 차트를 삽입하여 코드의 동작 방식을 시각적으로 설명합니다.
- 프레젠테이션 자료: 프레젠테이션 자료에 머메이드 차트를 삽입하여 복잡한 내용을 간결하게 전달합니다.
- 프로젝트 관리: 간트 차트를 사용하여 프로젝트 일정을 관리하고 진행 상황을 추적합니다.
- 시스템 설계: 클래스 다이어그램, 상태 다이어그램 등을 사용하여 시스템 설계를 시각적으로 표현하고 검토합니다.
- 데이터베이스 설계: ER 다이어그램을 사용하여 데이터베이스 스키마를 설계하고 문서화합니다.
5. 머메이드 차트 사용을 위한 도구 및 환경
- 온라인 에디터: https://mermaid.live/ – 웹 브라우저에서 머메이드 차트를 작성하고 미리 볼 수 있는 온라인 에디터입니다.
- VS Code 확장: Mermaid Editor – VS Code에서 머메이드 차트를 작성하고 미리 볼 수 있는 확장 프로그램입니다.
- GitHub/GitLab: GitHub와 GitLab은 머메이드 차트를 지원하므로, 마크다운 파일에 머메이드 차트 코드를 삽입하면 자동으로 렌더링됩니다.
- Confluence: Confluence에서도 머메이드 차트를 지원합니다.
- Node.js 라이브러리: mermaid.js – Node.js 환경에서 머메이드 차트를 생성하고 렌더링할 수 있는 라이브러리입니다.
결론 – 시각적 사고를 위한 강력한 도구
머메이드 차트는 텍스트 기반의 간결한 문법과 다양한 다이어그램 종류 지원을 통해 시각적 사고를 위한 강력한 도구를 제공합니다. 복잡한 GUI 도구를 사용할 필요 없이, 텍스트 편집기만으로 다이어그램을 만들고 관리할 수 있으며, 버전 관리 시스템과의 통합이 용이하여 협업 환경에서도 편리하게 사용할 수 있습니다.
머메이드 차트는 특히 개발자, 시스템 엔지니어, 기술 문서 작성자에게 유용하며, 기술 문서 작성, 코드 주석, 프레젠테이션 자료, 프로젝트 관리, 시스템 설계, 데이터베이스 설계 등 다양한 분야에서 활용될 수 있습니다.
앞으로 머메이드 차트의 기능이 더욱 확장되고 다양한 플랫폼에서 지원이 확대될 것으로 기대됩니다. 머메이드 차트를 적극적으로 활용하여 시각적 사고 능력을 향상시키고, 복잡한 문제를 효과적으로 해결해 나가시길 바랍니다. 머메이드 차트는 단순한 다이어그램 작성 도구를 넘어, 지식 전달과 협업을 위한 중요한 도구로 자리매김할 것입니다.
