머메이드 차트: 텍스트로 그리는 다이어그램의 매력
서론 – 시각적 사고를 위한 새로운 도구
복잡한 시스템, 프로세스, 알고리즘을 이해하고 설명하는 것은 모든 분야에서 중요한 과제입니다. 전통적으로 이러한 목적을 위해 다이어그램을 사용해 왔지만, 다이어그램 작성 도구를 배우고 유지하는 데 시간과 노력이 필요하다는 단점이 있었습니다. 또한, 버전 관리 시스템과의 통합이 어렵고, 협업 환경에서 실시간으로 수정하고 공유하는 데 제약이 따르는 경우도 많았습니다.
이러한 문제점을 해결하기 위해 등장한 것이 바로 **머메이드 차트(Mermaid Chart)**입니다. 머메이드 차트는 텍스트 기반의 다이어그램 작성 도구로, 마크다운과 유사한 간단한 문법을 사용하여 다양한 종류의 다이어그램을 생성할 수 있습니다. 복잡한 GUI 도구를 사용할 필요 없이, 텍스트 편집기만으로 다이어그램을 만들고 수정할 수 있다는 점이 가장 큰 장점입니다.
본 블로그 글에서는 머메이드 차트의 특징, 사용법, 활용 사례, 그리고 미래 전망에 대해 자세히 알아보겠습니다. 머메이드 차트를 통해 시각적 사고를 더욱 효율적으로 수행하고, 문서 작성 및 협업 프로세스를 개선할 수 있는 방법을 제시하고자 합니다.
본문 – 머메이드 차트의 핵심 내용
1. 머메이드 차트란 무엇인가?
머메이드 차트는 텍스트 기반의 다이어그램 작성 도구로, 2015년에 처음 공개되었습니다. JavaScript 라이브러리 형태로 제공되며, 웹 브라우저에서 실행됩니다. 머메이드 차트의 핵심은 텍스트 기반의 선언적 문법입니다. 다이어그램의 모양과 구조를 직접 조작하는 대신, 다이어그램의 구성 요소와 관계를 텍스트로 정의하면 머메이드 차트 엔진이 이를 해석하여 시각적인 다이어그램으로 변환합니다.
주요 특징:
- 간단한 문법: 마크다운과 유사한 직관적인 문법을 사용하여 쉽게 다이어그램을 작성할 수 있습니다.
- 텍스트 기반: 텍스트 편집기만으로 다이어그램을 만들고 수정할 수 있습니다.
- 다양한 다이어그램 유형 지원: 순서도, 흐름도, 간트 차트, 클래스 다이어그램, 상태 다이어그램, ER 다이어그램, 사용자 여정 지도 등 다양한 유형의 다이어그램을 지원합니다.
- 버전 관리 시스템과의 통합 용이: 텍스트 파일 형태로 저장되므로 Git과 같은 버전 관리 시스템과 쉽게 통합할 수 있습니다.
- 협업 용이: 텍스트 파일을 공유하고 공동 편집하여 협업을 용이하게 할 수 있습니다.
- 웹 기반: 웹 브라우저에서 실행되므로 별도의 설치가 필요하지 않습니다.
- 오픈 소스: 오픈 소스 라이선스로 제공되므로 자유롭게 사용하고 수정할 수 있습니다.
2. 머메이드 차트 문법 기초
머메이드 차트 문법은 다이어그램 유형에 따라 조금씩 다르지만, 기본적인 구조는 다음과 같습니다.
graph TD [노드1] --> [노드2] [노드2] --> [노드3]
💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.
graph: 다이어그램 유형을 지정합니다. (예:graph,flowchart,sequenceDiagram,gantt)[방향]: 다이어그램의 방향을 지정합니다. (예:TD(Top Down),BT(Bottom Top),LR(Left to Right),RL(Right to Left))[노드]: 다이어그램의 노드를 정의합니다. 노드 이름은 대괄호 안에 넣습니다.-->: 노드 간의 연결을 나타냅니다. 화살표의 모양을 변경하여 연결의 종류를 나타낼 수도 있습니다. (예:---,==>,-.->)
각 다이어그램 유형별 문법 예시:
- 순서도 (Flowchart):
- 시퀀스 다이어그램 (Sequence Diagram):
- 간트 차트 (Gantt Chart):

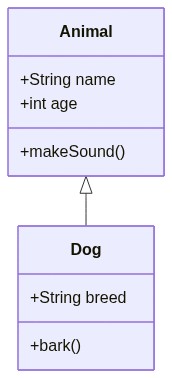

- 클래스 다이어그램 (Class Diagram):
classDiagram
class Animal {
+String name
+int age
+makeSound()
}
class Dog {
+String breed
+bark()
}
Animal <|-- Dog
💡 차트가 보이지 않는 경우: 여기를 클릭하여 차트를 확인하세요.
3. 머메이드 차트 활용 사례
머메이드 차트는 다양한 분야에서 활용될 수 있습니다.
- 소프트웨어 개발:
- UML 다이어그램: 클래스 다이어그램, 시퀀스 다이어그램, 상태 다이어그램 등을 사용하여 시스템 아키텍처를 설계하고 문서화할 수 있습니다.
- ER 다이어그램: 데이터베이스 스키마를 설계하고 시각화할 수 있습니다.
- 흐름도: 알고리즘의 로직을 시각적으로 표현하여 이해도를 높일 수 있습니다.
- 프로젝트 관리:
- 간트 차트: 프로젝트 일정을 계획하고 관리할 수 있습니다.
- 로드맵: 프로젝트의 진행 상황을 시각적으로 보여줄 수 있습니다.
- 문서 작성:
- 프로세스 다이어그램: 업무 프로세스를 설명하고 개선할 수 있습니다.
- 의사 결정 트리: 의사 결정 과정을 시각적으로 표현하여 명확성을 높일 수 있습니다.
- 사용자 여정 지도: 사용자의 경험을 시각적으로 표현하여 사용자 중심의 디자인을 할 수 있습니다.
- 교육:
- 개념 설명: 복잡한 개념을 시각적으로 표현하여 이해도를 높일 수 있습니다.
- 알고리즘 시각화: 알고리즘의 동작 과정을 시각적으로 보여줄 수 있습니다.
4. 머메이드 차트 사용 환경
머메이드 차트는 다양한 환경에서 사용할 수 있습니다.
- 온라인 에디터: https://mermaid.live/ 와 같은 온라인 에디터를 사용하여 웹 브라우저에서 직접 머메이드 차트를 작성하고 미리 볼 수 있습니다.
- 마크다운 편집기: Visual Studio Code, Typora, Obsidian 등 많은 마크다운 편집기가 머메이드 차트 지원 기능을 제공합니다. 마크다운 파일 내에 머메이드 차트 코드를 작성하면 편집기에서 자동으로 다이어그램으로 렌더링해 줍니다.
- GitHub, GitLab: GitHub와 GitLab은 마크다운 파일 내에 작성된 머메이드 차트 코드를 자동으로 렌더링해 줍니다. 따라서, 저장소의 README 파일이나 문서에 머메이드 차트를 포함하여 시각적인 설명을 추가할 수 있습니다.
- 웹 애플리케이션: 머메이드 차트 JavaScript 라이브러리를 사용하여 웹 애플리케이션에 머메이드 차트 기능을 통합할 수 있습니다.
5. 머메이드 차트의 장단점
장점:
- 쉬운 학습 곡선: 간단한 문법으로 빠르게 익힐 수 있습니다.
- 높은 생산성: GUI 도구보다 빠르게 다이어그램을 작성할 수 있습니다.
- 유연성: 다양한 다이어그램 유형을 지원하며, 사용자 정의가 가능합니다.
- 협업 용이: 텍스트 기반으로 협업이 용이합니다.
- 버전 관리 용이: 텍스트 파일 형태로 버전 관리가 용이합니다.
단점:
- 복잡한 다이어그램 표현의 한계: GUI 도구만큼 복잡하고 정교한 다이어그램을 표현하기 어려울 수 있습니다.
- 문법 오류 발생 가능성: 텍스트 기반이므로 문법 오류가 발생할 수 있습니다.
- 미리보기 기능의 제한: 일부 환경에서는 미리보기 기능이 제한적일 수 있습니다.
결론 – 시각적 사고의 새로운 가능성
머메이드 차트는 텍스트 기반의 간결하고 강력한 다이어그램 작성 도구입니다. 복잡한 GUI 도구를 사용할 필요 없이, 텍스트 편집기만으로 다양한 종류의 다이어그램을 만들고 수정할 수 있다는 점은 큰 장점입니다. 특히, 소프트웨어 개발, 프로젝트 관리, 문서 작성 등 다양한 분야에서 활용될 수 있으며, 협업과 버전 관리를 용이하게 해줍니다.
머메이드 차트는 시각적 사고를 더욱 효율적으로 수행하고, 문서 작성 및 협업 프로세스를 개선할 수 있는 잠재력을 가지고 있습니다. 앞으로 머메이드 차트의 기능이 더욱 확장되고, 다양한 환경과의 통합이 강화될 것으로 기대됩니다. 머메이드 차트를 통해 여러분의 아이디어를 더욱 명확하고 효과적으로 전달하고, 복잡한 문제를 해결하는 데 도움이 되기를 바랍니다. 지금 바로 머메이드 차트를 사용해보고, 시각적 사고의 새로운 가능성을 경험해 보세요!
