머메이드 차트: 텍스트로 그리는 다이어그램의 매력

서론 – 시각적 소통의 새로운 가능성

복잡한 시스템, 프로세스, 알고리즘을 설명해야 할 때, 그림은 백 마디 말보다 효과적입니다. 하지만 그림을 그리는 것은 시간과 노력이 많이 드는 작업이며, 특히 코드를 다루는 개발자나 기술 문서 작성자에게는 더욱 그렇습니다. 복잡한 다이어그램을 그리기 위해 전문적인 도구를 배우거나, 이미지 편집 소프트웨어를 사용해야 하는 번거로움이 있었습니다.

이러한 문제를 해결하기 위해 등장한 것이 바로 **머메이드 차트(Mermaid Chart)**입니다. 머메이드 차트는 텍스트 기반의 다이어그램 생성 도구로, 간단한 텍스트 문법을 사용하여 다양한 종류의 다이어그램을 쉽게 만들 수 있습니다. 복잡한 GUI 도구를 사용하지 않고도, 마크다운 에디터나 코드 편집기에서 바로 다이어그램을 생성하고 관리할 수 있다는 장점을 가지고 있습니다.

머메이드 차트는 개발 문서, 기술 블로그, 프레젠테이션 자료 등 다양한 분야에서 활용될 수 있으며, 특히 Git 저장소에서 버전 관리가 용이하다는 점에서 큰 인기를 얻고 있습니다. 이 글에서는 머메이드 차트의 특징, 사용법, 활용 사례, 그리고 미래 전망에 대해 자세히 알아보겠습니다. 머메이드 차트를 통해 시각적 소통의 새로운 가능성을 발견하고, 여러분의 업무 효율성을 향상시키는 데 도움이 되기를 바랍니다.

본문 – 머메이드 차트의 핵심 내용

1. 머메이드 차트란 무엇인가?

머메이드 차트는 텍스트 기반의 다이어그램 생성 도구입니다. 다이어그램을 이미지 파일로 변환하는 렌더링 엔진을 제공하며, 사용자는 미리 정의된 문법에 따라 텍스트를 작성하면 머메이드 엔진이 이를 해석하여 다이어그램으로 시각화합니다.

핵심 특징:

• 텍스트 기반: 다이어그램을 그리기 위해 마우스로 클릭하거나 드래그할 필요 없이, 텍스트만으로 다이어그램을 정의합니다.
• 간단한 문법: 머메이드 차트의 문법은 비교적 간단하고 직관적이어서 쉽게 배울 수 있습니다.
• 다양한 다이어그램 지원: 순서도, 흐름도, 간트 차트, 클래스 다이어그램, 상태 다이어그램, ER 다이어그램, 사용자 여정 지도 등 다양한 종류의 다이어그램을 지원합니다.
• 버전 관리 용이: 텍스트 파일 형태로 저장되므로 Git과 같은 버전 관리 시스템을 사용하여 다이어그램의 변경 이력을 관리할 수 있습니다.
• 다양한 플랫폼 지원: 웹 브라우저, Node.js, Docker 등 다양한 플랫폼에서 사용할 수 있습니다.
• 오픈 소스: 오픈 소스 프로젝트이므로 누구나 자유롭게 사용하고 기여할 수 있습니다.

2. 머메이드 차트의 문법

머메이드 차트의 문법은 다이어그램 종류에 따라 조금씩 다르지만, 기본적인 구조는 다음과 같습니다.

위 코드는 순서도의 예시입니다. 각 요소는 다음과 같은 의미를 가집니다.

• graph LR: 다이어그램의 종류와 방향을 지정합니다. LR은 왼쪽에서 오른쪽으로 흐르는 순서도를 의미합니다. TB는 위에서 아래로, RL은 오른쪽에서 왼쪽으로, BT는 아래에서 위로 흐르는 순서도를 의미합니다.
• A[시작]: 노드를 정의합니다. A는 노드의 ID이고, [시작]은 노드의 내용을 나타냅니다. 노드의 모양을 변경할 수도 있습니다. 예를 들어, A((시작))은 원형 노드를, A[시작]은 사각형 노드를, A{결정}은 다이아몬드 노드를 나타냅니다.
• -->: 노드 간의 연결을 나타냅니다. 화살표의 방향을 지정합니다.
• B -- 예 --> C: 연결선에 레이블을 추가합니다. 예는 연결선의 레이블입니다.

각 다이어그램 종류에 따라 사용 가능한 문법과 옵션이 다르므로, 머메이드 차트 공식 문서(https://mermaid.js.org/)를 참고하는 것이 좋습니다.

3. 머메이드 차트의 종류 및 예시

머메이드 차트는 다양한 종류의 다이어그램을 지원합니다. 몇 가지 대표적인 예시를 살펴보겠습니다.

• 순서도 (Flowchart): 프로세스나 알고리즘의 흐름을 시각적으로 표현합니다.



• 간트 차트 (Gantt Chart): 프로젝트의 일정과 작업을 시각적으로 표현합니다.



• 클래스 다이어그램 (Class Diagram): 객체 지향 프로그래밍에서 클래스 간의 관계를 시각적으로 표현합니다.

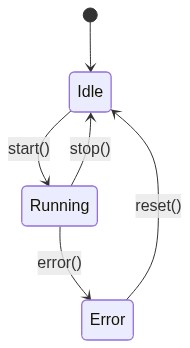

• 상태 다이어그램 (State Diagram): 객체의 상태 변화를 시각적으로 표현합니다.



• ER 다이어그램 (Entity-Relationship Diagram): 데이터베이스의 엔티티와 관계를 시각적으로 표현합니다.



4. 머메이드 차트 사용 방법

머메이드 차트를 사용하는 방법은 다양합니다.

• 온라인 에디터: 머메이드 라이브 에디터(https://mermaid.live/)를 사용하면 웹 브라우저에서 바로 머메이드 차트를 작성하고 미리 볼 수 있습니다.
• 마크다운 에디터: Visual Studio Code, Typora 등 많은 마크다운 에디터는 머메이드 차트를 지원합니다. 마크다운 파일에 머메이드 차트 코드를 작성하면 에디터가 자동으로 다이어그램으로 렌더링합니다.
• GitLab, GitHub: GitLab과 GitHub는 머메이드 차트를 기본적으로 지원합니다. 마크다운 파일에 머메이드 차트 코드를 작성하면 저장소에서 다이어그램으로 표시됩니다.
• Node.js: 머메이드 차트의 Node.js 라이브러리를 사용하여 서버 측에서 다이어그램을 생성하고 관리할 수 있습니다.
• Docker: 머메이드 차트의 Docker 이미지를 사용하여 컨테이너 환경에서 다이어그램을 생성할 수 있습니다.

5. 머메이드 차트의 활용 사례

머메이드 차트는 다양한 분야에서 활용될 수 있습니다.

• 소프트웨어 개발 문서: 시스템 아키텍처, 데이터 흐름, 클래스 다이어그램 등을 시각적으로 표현하여 문서의 가독성을 높입니다.
• 기술 블로그: 복잡한 기술 개념이나 알고리즘을 설명하는 데 유용합니다.
• 프레젠테이션 자료: 청중의 이해를 돕기 위해 시각적인 자료를 제공합니다.
• 프로젝트 관리: 간트 차트를 사용하여 프로젝트의 진행 상황을 추적하고 관리합니다.
• 데이터베이스 설계: ER 다이어그램을 사용하여 데이터베이스의 구조를 설계합니다.
• 사용자 여정 지도: 사용자의 경험을 시각적으로 표현하여 제품 개선에 활용합니다.

결론 – 시각적 소통의 미래

머메이드 차트는 텍스트 기반의 다이어그램 생성 도구로서, 복잡한 시스템과 프로세스를 시각적으로 표현하는 데 매우 효과적입니다. 간단한 문법과 다양한 다이어그램 지원, 버전 관리 용이성 등의 장점을 통해 개발자, 기술 문서 작성자, 프로젝트 관리자 등 다양한 분야의 전문가들에게 유용한 도구가 될 수 있습니다.

머메이드 차트는 아직 발전하고 있는 도구이지만, 앞으로 더욱 많은 기능과 지원이 추가될 것으로 예상됩니다. 특히, 인공지능 기술과 결합하여 자동으로 다이어그램을 생성하거나, 자연어 처리 기술을 통해 텍스트 설명을 기반으로 다이어그램을 생성하는 기능이 개발될 가능성이 높습니다.

머메이드 차트는 시각적 소통의 미래를 제시하는 도구입니다. 텍스트와 이미지를 결합하여 정보를 더욱 효과적으로 전달하고, 복잡한 문제를 해결하는 데 기여할 것입니다. 머메이드 차트를 적극적으로 활용하여 여러분의 업무 효율성을 향상시키고, 시각적 소통의 새로운 가능성을 탐색해 보시기 바랍니다. 머메이드 차트의 지속적인 발전과 함께, 더욱 강력하고 편리한 시각적 소통 도구들이 등장할 것으로 기대됩니다.
